您好,欢迎光临广东宏拓仪器科技有限公司!

您的位置:宏拓首页 >> 产品中心

产品分类
请在这里查找产品

全国免费咨询热线

400-830-0646

触摸屏款PP聚丙稀高流熔指仪

PP熔喷料熔体流动速率测试仪HT-3682VM系列口罩核心层熔喷布是采用高熔指PP聚丙烯高温熔化喷制成形,具有很好的流动性,其熔指范围在1000~2500g/10min或者更高,属于超高流动性的改性塑料,采用MFR质量法根本无法测试完成,按GB/T3682方法B标准规范,需要在活塞杆负荷托盘下端安排一个位移传感器,用于精准监测230度状态下材料的体积,由在一定时间内活塞的位移距离计算得到,单位为cm3/10 min,本方法即为MVR体积法,然后通过230温度下的熔体密度,计算出MFR质量法结果;

全国免费服务热线:4008-300-646
点击这里给我发消息
  • 产品概述
  • 规格参数
  • 资料下载
  • 操作视频

高熔指PP熔喷料熔体速率测试仪HT-3682VM系列

专业厂家,专业生产,专业服务

目前厂供应三种不同型号的PP熔喷料专用熔指仪

HT-3682VM-BA:4.3寸彩屏按键款(常规款)
HT-3682VM-5PT:5寸触摸屏款(上下结构)或者(左右结构)

HT-3682VM-7PT:7寸触摸屏款(左右结构,双温监控)

HT-3682VM-7PT详细操作视频请点击本链接:https://v.youku.com/v_show/id_XNDY0MDA1NzA3Mg==.html

详细规格资料请来电咨询189 2253 3187


口罩核心层熔喷布是采用高熔指PP聚丙烯高温熔化喷制成形,具有非常高的的流动速率,采用MFR质量法根本无法测试完成,按GB/T3682方法B标准规范,需要在活塞杆负荷托盘下端安排一个位移传感器,用于精准监测230℃状态下挤出材料的体积,由在一定时间内活塞的位移距离计算得到,单位为cm3/10 min,本方法即为MVR体积法,然后通过230℃温度下的熔体密度,自动显示出MFR熔指值,单位为g/10 min;为阻止熔体在倒计时流出口模,本方法需要在口模底部安装一个密封性能良好的口模档板。


HT-3682VM 由宏拓研发生产,符合GB/T3682.1-2018标准要求,同时也满ISO1133、ASTM1238,JIS等标准规范;针对PP聚炳烯高熔指开发设计广泛应用于口罩熔喷布源头PP聚炳烯改性塑料生产企业,熔喷布生产企业,熔喷机生产企业,石油化工等行业及相关院校、科研单位和质检部门。

HT-3682VM-BA 温控核心采用自主研发的双温度控制系统,采用双加热圈,PT100铂电阻温度传感器,具有升温速率快,温度精度高等特点,4小时温度漂移不超过±0.2℃;位移传感器采用日本欧姆龙高精度光电旋转编码器,精度为0.01mm,可精准快速监测出料口熔体的位移距离,即可自动显示MVR值,单位为cm3/10 min;亦自动显示MFR值,单位为g/10min

*按GB/T3682-2018标准规范,测试中的MFR值是MVR值与通过230℃温度下的密度所得。

型号区别:

1、HT-3682VM-BA:4.3寸彩屏按键款
2、HT-3682VM-5PT:上下结构5寸触摸屏款或者左右结构5寸触摸屏款
3、HT-3682VM-7PT:左右结构,双温监测7寸触摸屏款



HT-3682VM主要特点:
A. 专门针对PP熔喷料开发生产
B. 同步显示自动显示MFR值,MVR值,(针对HT-3862VM-7PT;HT-3682VM-5PT上下款)
C. 专款专用,使用简单,任何人都可操作
D. 口模塞口装置采用抽拉式结构,密封性能良好
E. 温控精度高为±0.2℃;4小时温度漂移不超过±0.2℃
F. 升温速率快,填料后温度恢复时间短,2min内可迅速恢复到恒温状态,温度控制稳定可靠
G. 位移精度高达0.01mm
H. 口模材质采用碳化钨
I. 体积法测试无需切割,可直接输出测试结果
J. 体积计时分辨率:0.001s   精度:0.01S
G. 内置微型打印机,可随时打印测试数据
H. 可通过体积法质量法的比值推算出材料在特定温度下的密度值
J. 可通过USB连接电脑,并可通过软件在电脑上设置试验条件,打印数据,并存储数据(选配:针对HT-3682VM-7PT )

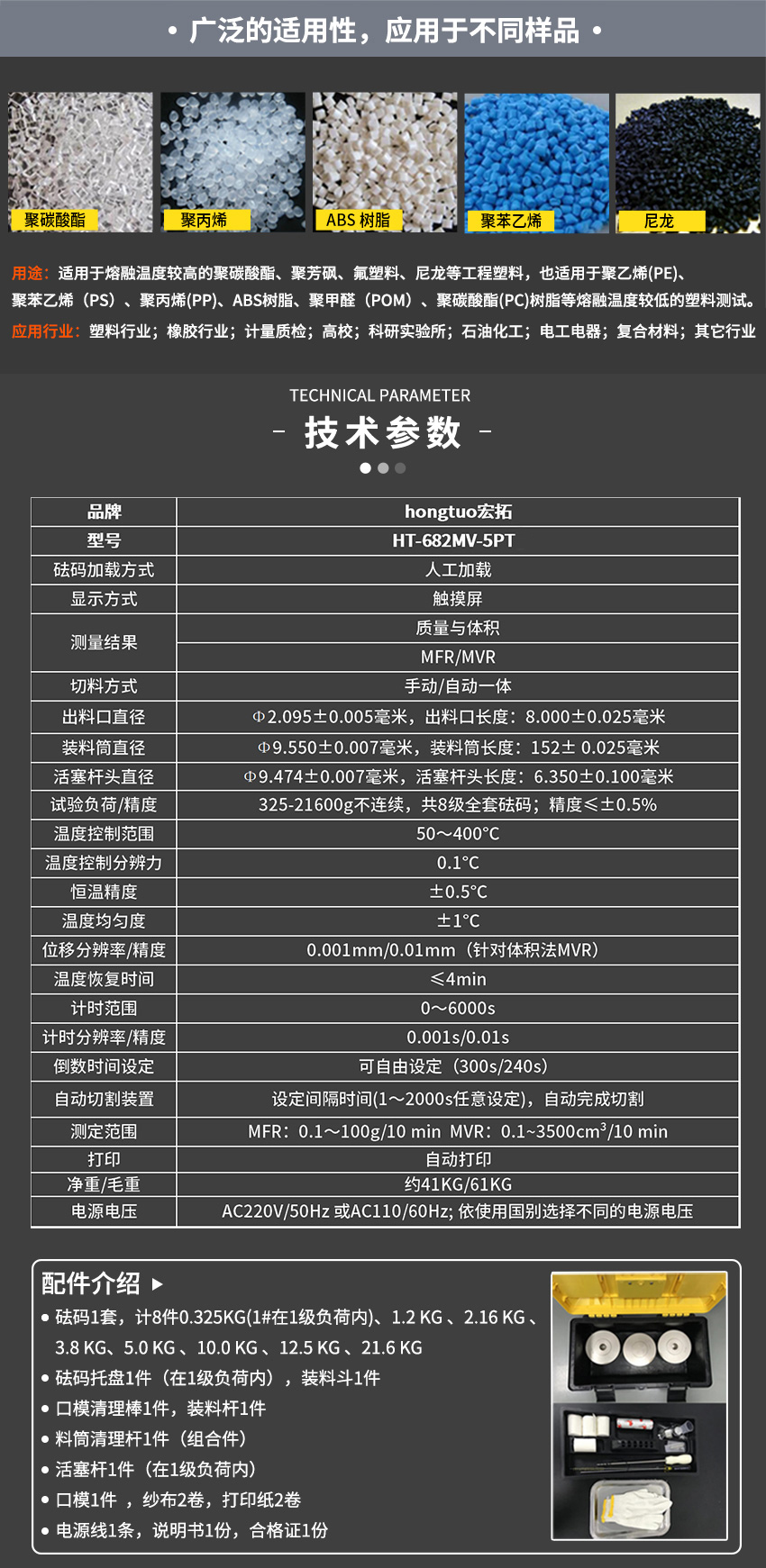

HT-3682VM主要技术参数:


温度范围:0℃-400℃

双加热圈,双P100温度监测系统( 针对HT-3682VM-7PT )

温度显示分辨率:0.1℃

温度精度:±0.2℃     (HT-3682VM-7PT:±0.2℃)

温度均匀度:±0.5℃   (HT-3682VM-7PT:±0.2℃)

体积计时分辨率:0.001s     精度:0.01S

标准口模/半口模直径:Φ2.095±0.005mm/Φ1.050mm±0.005mm;口模长度:8.000±0.025mm/Φ4mm±0.025mm(选购半口模)

装料筒直径:Φ9.550±0.025mm;长度:152± 0.100mm

活塞杆头直径:Φ9.475±0.007mm,长度:6.350±0.100mm

砝码精度:±0.5%

日本欧姆龙光电旋转位移测量传感器

位移测量分辨率:0.001mm    精度:0.01mm

口模材质:碳化钨

试验负荷:2.16kg

倒计时:300s

熔指温度: 230℃

体积法测量范围:(0.1~3500)cm3/10min(位移测量)

熔喷料质量法测量范围:(0.1~2500)g/10min(位移测量)

非熔喷料质量法测量范围:(0.1~100)g/10min(切割测量)

输出方式:微型自动打印输出

电源电压:AC220V±10% 50HZ  或AC110 /600HZ; 依使用国别选择不同的电源电压

重量:30kg






试验过程

(1) 将HT-3682VM熔喷布熔融指数测试仪电源打开,调整好水平,设定温度230℃,将口模档板关闭,再将口模放入装料筒中,点击温控按钮让仪器开始加热恒温230℃


(2) 待恒温至230℃后,准备好13~15ml的聚丙烯PP原料,将原料倒入装料筒中并用料杆压实,接着将325g负荷活塞杆插入装料筒中,此时应将位移杆放在砝码托盘下放,但不能接触活塞盘,再将1835g负荷套压在活塞杆上,点击计时,仪器开始倒数300秒。


(3) 仪器倒数300秒结束后,会有警报声,然后点击运行,再将口模档板推开,原料会在2160g负荷压力下挤出,当活塞杆碰到编码器后,仪器会自动开始计时,当原料被全部挤出后,计时会自动结束,屏幕上会显示出熔喷布聚丙烯PP原料MFR值,单位为g/10min,到此,测试完成。


(4) 选取屏幕上的打印结果,自动将测试结果打印出来。
注意:按GB/T3682-2018标准规范,以上测试中的MFR值是MVR值与通过230℃温度下的密度所得。

    联系我们

  • 广东宏拓仪器科技有限公司
  • 电话:0769-2318-1252  传真:0769-2318-1253
  • 地址:中国广东省东莞市道滘镇大岭丫第三工业区新丫路2号

扫一扫关注我们

Copyright © 2017 All Rights Reserved 广东宏拓仪器科技有限公司 版权所有 备案编号:粤ICP备10228944号 网站地图
